開關柜的作用：

開關柜（Switch Cabinet）是一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。如儀表，自控，電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等，有的還設有為保主要設備的低周減載。

開關柜（Switchgear）的主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。開關柜的分類方法很多，如通過斷路器安裝方式可以分為移開式開關柜和固定式開關柜；或按照柜體結構的不同，可分為敞開式開關柜、金屬封閉開關柜、和金屬封閉鎧裝式開關柜；根據電壓等級不同又可分為高壓開關柜，中壓開關柜和低壓開關柜等。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場合。

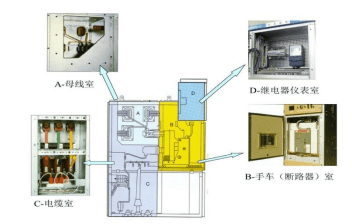

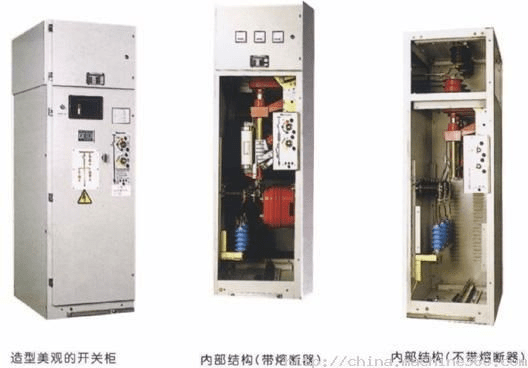

開關柜的基本結構由固定的柜體和可移動的真空斷路器小車組成。根據柜內電氣設備的功能，柜體用隔板分成母線室、帶驅動機構的真空斷路器室、帶有電流互感器和接地刀閘的電纜室、低壓室四個不同的功能單元。具體結構見下圖：

母線室內設有主母線和分支母線。主母線采用“D”型母線（負荷電流不大時采用）或使用兩根“D”型拼成的圓型母線，材料為鋁或銅，并且表面套著熱縮絕緣層。矩形的分支母線直接用螺栓聯接到主母線上。

斷路器室內裝在有導軌供小車開關在工作和試驗位置移動。當小車開關從工作位置向試驗位置移動時，斷路器室內的活門擋板自動關閉，蓋住裝在母線室和電纜室內的漏斗形絕緣套筒內的靜觸頭，保證操作人員不會觸及帶電體。當小車開關移開后，活門可用掛鎖鎖定，反向運動活門則打開。

電纜室位于斷路器室和母線室的下部。電流互感器、電壓互感器、接地開關、避雷器以及電纜聯接銅排均裝在電纜室內。繼電器儀表室或低壓室內及低壓室柜門上裝設開關柜的二次元件，包括繼電保護元件、儀表、模擬母線、操作開關以及特殊要求的二次設備等。

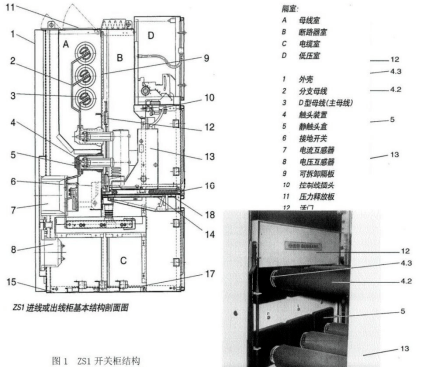

通訊系統通常位于繼電器儀表室或低壓室內：開關柜進出線開關回路配多功能智能監控?cái)?shù)字儀表，監控儀表能實時監測所有模擬電參量（電流、電壓、有功功率、無功功率、頻率等）、狀態參量（開關分合狀態、故障狀態、報警信號、手自動狀態等），并通過智能儀表的通訊接口（能提供RS485）向變配電監控后臺傳輸相應信號。以下為開關柜結構圖：
