深圳市工業和信息化局關于加快推進重點用能單位能耗在線監測系統建設的解決方案（一）

8月9日，深圳市工業和信息化局也印發了《深圳市2021年工信領域重點用能單位能耗在線監測系統建設工作方案》（簡稱《方案》）?！斗桨浮分兄赋觯骸澳芎脑诰€監測系統建設實施對象主要是納入我市重點用能單位名單且綜合能源消費總量5000噸標煤以上（含5000噸）的工業和通信領域企業（參見《2021年度我市工信領域重點用能單位和高耗能行業企業名單》）。鼓勵綜合能源消費總量5000噸標煤以下工業企業和重點數據中心參照?qǐng)?zhí)行。”

智能能源管理系統解決方案

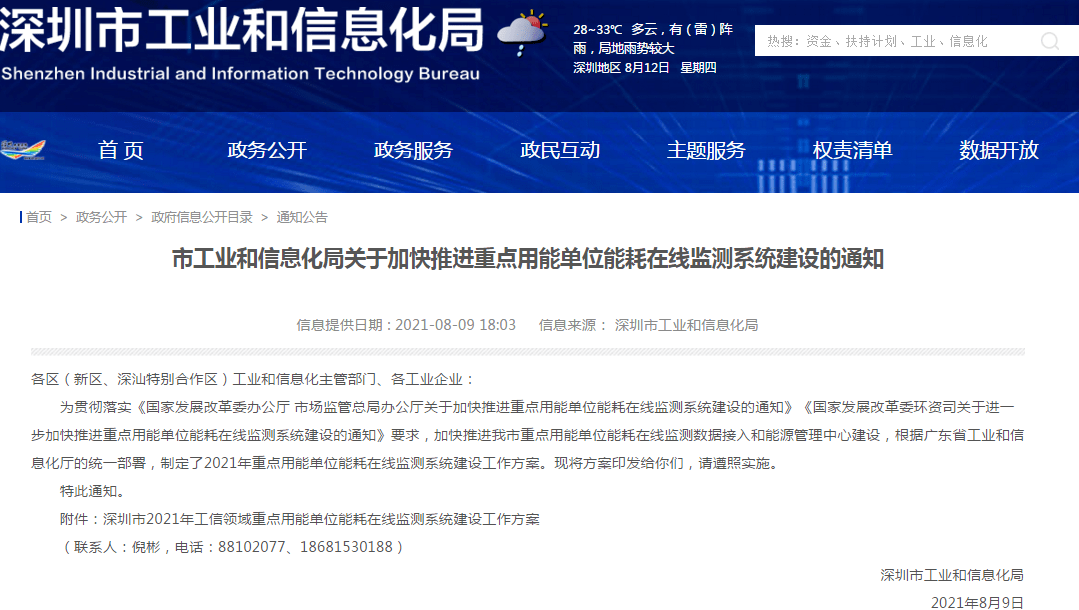

各區（新區、深汕特別合作區）工業和信息化主管部門、各工業企業：

　　為貫徹落實《國家發展改革委辦公廳 市場監管總局辦公廳關于加快推進重點用能單位能耗在線監測系統建設的通知》《國家發展改革委環資司關于進一步加快推進重點用能單位能耗在線監測系統建設的通知》要求，加快推進我市重點用能單位能耗在線監測數據接入和能源管理中心建設，根據廣東省工業和信息化廳的統一部署，制定了2021年重點用能單位能耗在線監測系統建設工作方案。現將方案印發給你們，請遵照實施。

　　特此通知。

重點用能單位能耗在線監測系統方案推薦——硬件采集部分

通常的能耗監測系統僅僅實現能耗信息的總量統計工作，并沒有在設備層對能耗進行分項、分類的統計分析；而針對具體節能設備生產廠商或一些節能服務公司提供的服務，企業節能僅局限在對部分設備進行技術改造、工藝改造, 而沒有能力評估整體能效。針對上述問題，德國GMC-I 集團依托德國工業4.0 的先進經驗，通過系統方案可靠、快捷的實現工業企業設備層能耗數據的采集分析。

1、ENERGYSENS 多回路電量采集裝置：易于改裝的能源記錄儀

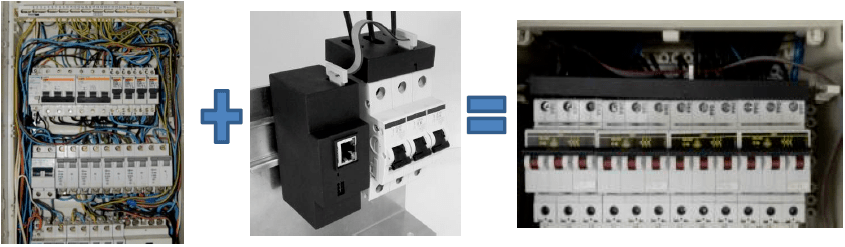

搭建能源管理系統，采集企業當前能流數據往往面臨現場電氣回路的改動，新增獨立接入的測量設備，施工布線、工程安裝都將增加成本與工時，并且原有線路會變得更加復雜，潛在的故障風險也隨之提高。理想的解決方案是在不影響現有結構的同時，通過簡單增加ENERGYSENS 多回路電量采集裝置即實現能源流向的可視化監測。

分布式能源管理系統開發

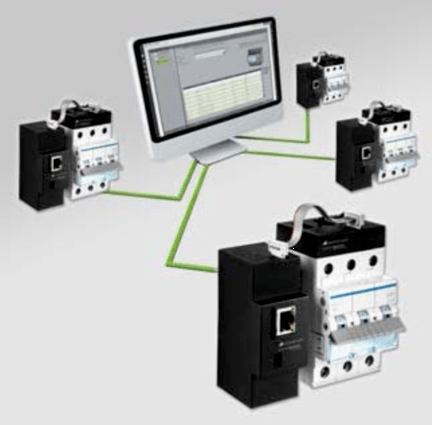

ENERGYSENS 多回路電量采集裝置，基于德國工業4.0 的先進技術，以簡單快捷的方式，在不改動目前電氣回路的情況下，實現電能管理透明化、可視化，配合軟件系統尋找節能的潛力和途徑；ENERGYSENS 可以同時測量多條回路的電能、功率、電流、電壓、頻率等電量參數，安裝方式簡單似帶帽穿衣，極低的自身能耗，極精致的體積，輕松安裝在電氣柜斷路器位置即可實現能源數據的采集監控。

智能能源管理系統解決方案

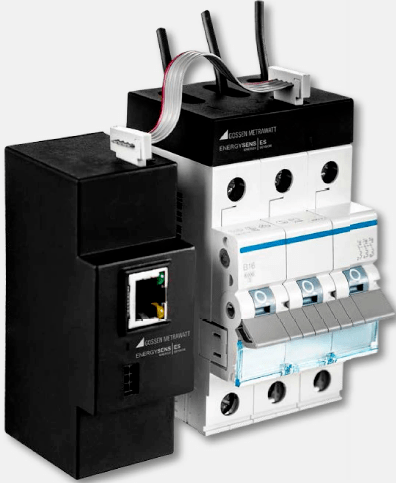

ENERGYSENS 由左側通信組件ENERGYSENS Ecom 和右側測量組件ENERGYSENS Esensor 構成。Ecom通信組件91mm(H)*35(W)*59mm(D),支持Modbus TCP 以太網及ModbusRS485 通信，可以集成到任何系統中。Esensor 測量組件13mm（H）*17.5（單路W）*47mm(D)，測量回路以3 路或12 路為基礎模塊可自由組合，直接測量輸入電流最大可達80A。

分布式能源管理系統開發

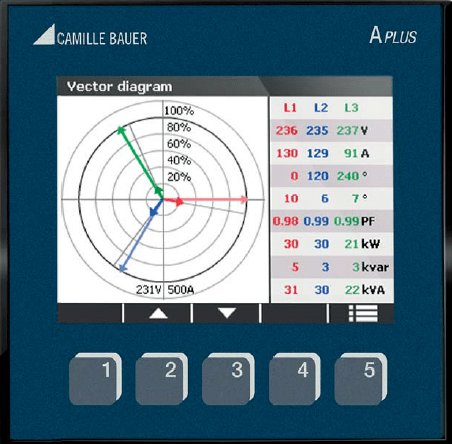

2、Aplus專業級智能電量表：全面、穩定的測量分析系統/智能能源管理系統解決方案

多功能電量表使用方法

APLUS提供所有用于能量管理系統的功能，根據需求快速和有效收集符合數據。由APLUS設備組成的系統保證高精確性和高性能，用于在電力分布系統使用的每個單獨的測量點。它能滿足以下基本需求：

? 記錄負荷曲線(隨時間推移能量消耗)

? 獲取能量消耗摘要

? 自動儀表讀數(根據日歷)

? 峰值負荷監控

? 當前需求趨勢分析

? 負載關閉防止處罰

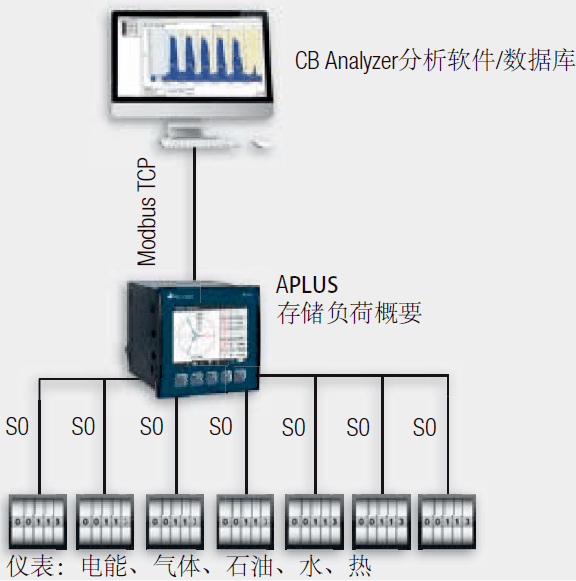

能量?jī)?yōu)化系統能夠僅由一個設備組成，并連接已經安裝的儀表。APLUS監控器為例，主要的輸入供應和服務以及數據求和站，不僅能夠積累各種能量多達7個儀表的內容，也可以及時獲取通信脈沖速率變化過程--負荷曲線。

收集能量數據也能夠通過可選數據記錄器記錄長達幾年的數據。

多功能電量表使用方法

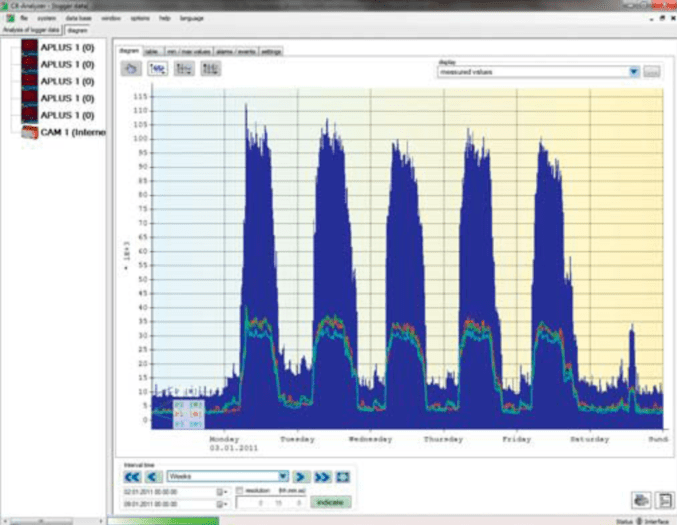

CB-Analyzer分析軟件可以提供對這些數據的表格或圖形化的分析，軟件包括在供貨范圍內。軟件通過以太網收集數據，并將數據儲存在數據庫中。

分布式能源管理系統開發

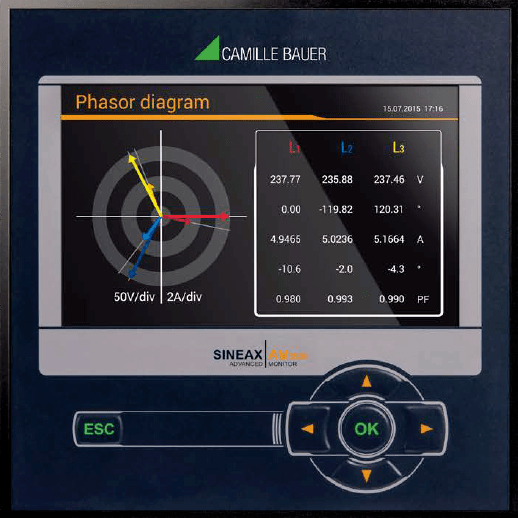

3、SINEAX AM1000/AM3000電能監測以及故障錄波裝置：高精度電氣測量及監控方案

多功能電量表使用方法

SINEAX AM1000/AM3000系列電氣監控高精度表適用于電網的測量與監控，操作簡易，擅長于電能質量的分析。儀表提供了豐富的功能以及可擴展的功能選件，電氣運行參數可由通信接口傳輸，同事支持?jǐn)?shù)字I/O，模量輸出或繼電器控制。AM系列高精度電量表廣泛適用于工業、商業、建筑自動化或者能源監控。允許直接連接到任何類型的電網，從單相到四線不平衡負載系統。

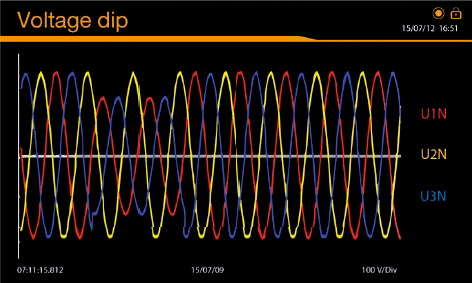

SINEAX AM1000/AM3000系列可記錄事件發生的日志都帶有時間信息:監控功能的觸發和下降, 配記錄電流和電壓的發展過程，防止基于1/2周期RMS值(僅AM1000/AM3000)的干擾。在干擾過程中另外的曲線形狀的記錄存儲也是可能的。這種記錄存儲的類型符合EN61000-4-30電能質量標準的需求。置的改變,斷電等等。

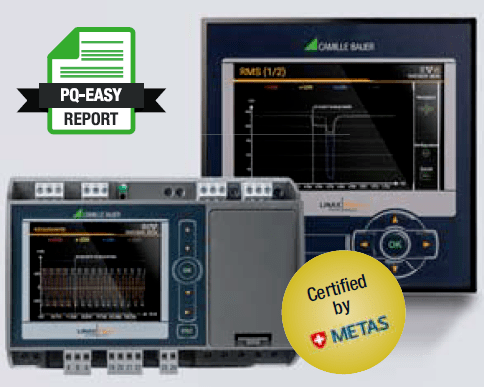

4、LINAX PQ3000/PQ5000符合CLASS A級標準并經過計量認證的電能質量監測儀器

緊湊型設備，用于電網中的電能質量監控

? 根據 IEC 61000-4-30 Ed .3認證的 CLASS A 級電能質量分析

? 獲得IEC 62586-1 Ed.2及IEC 62586-2 Ed.2標準第三方獨立認證證書

? 電能質量數據的傳輸格式：PQDIF

? 無需任何外部軟件即可通過網頁生成 PQ 合格性報告
